鋼板製のケースに消音材を内張りし、高い消音効果を発揮します。
ダクト内部にバッフル版（じゃま板）やスプリット板を設置することで更に高い消音効果が期待できます。
外板：亜鉛鋼板、ガルバリウム鋼板、ステンレス鋼板、高耐蝕性めっき鋼板（スーパーダイマ、ZAM等）、塗装加工 消音材：グラスウール、ロックウール、パーライト等 消音材は25mm~厚みを設計でき、パンチングメタル張り、金網巻き等の施工も可能です。
また、消音部に空気層を設けることで高い消音効果を持たせることもできます。 接続：共板フランジ、アングルフランジ、メッツフランジ、スパイラル接続等ご希望の減衰量により仕様を柔軟に変更できます。ご相談ください。

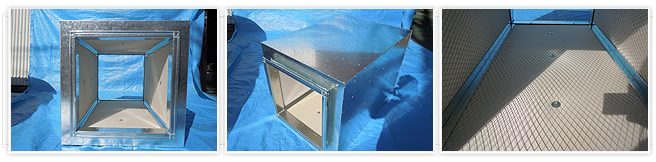

■分岐チャンバー
■プレナムチャンバー
■ファンコイルチャンバー
■ガラリ用チャンバー

・寸法、仕様は各現場のご要望に合わせて製作いたします。
・接続ダクトは角ダクト、丸ダクト、オーバルダクト等で接続フランジも自由に設計できます。点検口や水抜きドレン等の取付も可能です。
・消音材は主にグラスウール、ロックウールです。
・公共建築工事標準仕様に合わせたパンチングメタル付や鋼網巻使用も対応いたします。

主な使用
外板：ＳＧＣＣ、ＳＵＳ、ガルバ、スーパーダイマ、ＺＡＭ等
外板板厚：0.8t~1.6t
消音材（オプション）：ガラスクロス貼りグラスウール　40kg/m3、25~50t

■シーリングディフューザー（アネモ）チャンバー
ボリュームダンパー付で風量調整が可能です。
器具取り付け部分は360度回転しますので、C型（丸型）、E型（角型）どちらも取り付け可能です。
鋼板製（SGCC,ステンレス,ガルバリム）、グラスボードで製作可能です。

■ラインディフューザー用チャンバー
BL（ブリーズライン）、CL（カームライン）等の線状吹き出し口用のチャンバーです。
鋼板製（SGCC,ステンレス,ガルバリム）、グラスボードで製作可能です。

■レジスター用チャンバー
ユニバーサルグリルやスリット等、吹き出し口、吸い込み口用チャンバーです。
取り付け器具、接続ダクト、風量等の仕様に応じて多種多様に対応いたします。

■その他
上記以外にも、ノズル、パンカールーバー、ガラリーなど各種器具取り付け用チャンバーも製作しています。

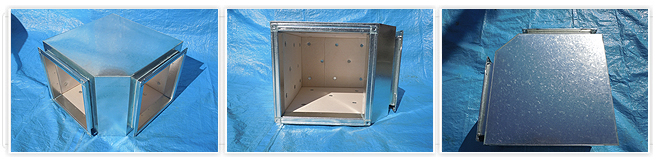

鋼板製エルボにグラスウール（40kg/m3）を内部貼りしたダクトです
広い音域での消音効果が期待できます。

主な仕様
外板：亜鉛鋼板、ガルバリウム鋼板、ステンレス鋼板、高耐蝕性メッキ鋼板（スーパーダイマ、ZAM等）、塗装加工
消音材：グラスウール、ロックウール、パーライト等
接続：共板フランジ、アングルフランジ、メッツフランジ、スパイラル接続等
パンチング張り、金網巻き、ガイドベーン取り付けも可能です。
ご希望の減衰量により仕様を柔軟に変更できます。ご相談ください。

・新型消音器（エレメント方式）
・設計の標準化
・施工の合理化

特徴

• 圧力損失が少なく、省エネになります
• 低　中　高周波数の域音が均等に得られます
• 大量生産方式なので低コストで出来ます
• 設計変更に対し現場施工が簡単に出来ます
  “特許申請中” 　

構造と種類

消音エレメントは150φ、200φ、250φの3種類の丸ダクトに接続される様に成っており、必要減衰寮に応じ接続個数が決定されます。 更に上記以上の大風量の場合は、ヘッダー接続（6ページ参照）で対応出来るように成っております。

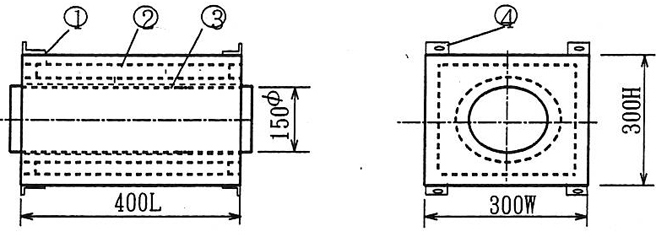

■ISE型　150φ　300×300.×400L

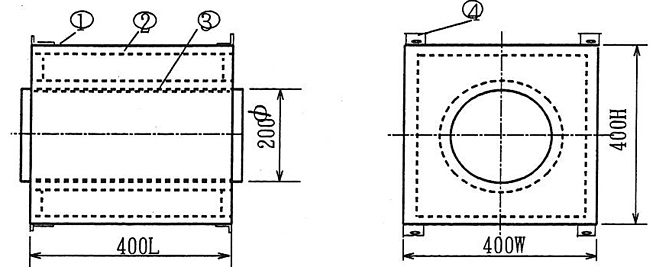

■2SE型　200φ　400×400×400L

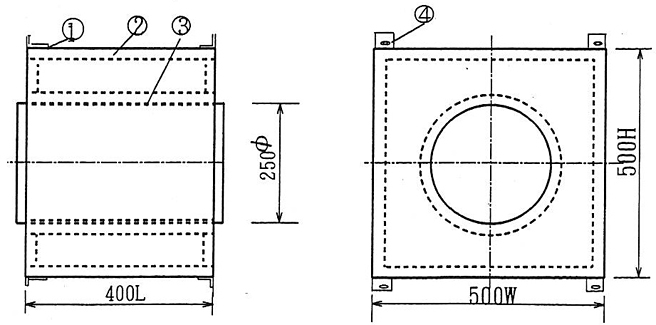

■3SE型　250φ　500×500×400L

組み合わせ　形状と減衰量

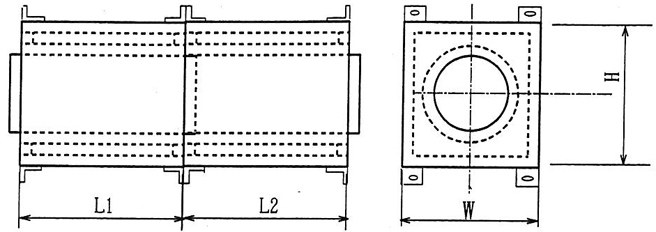

■1SE-2型　150φ　300×300×800L

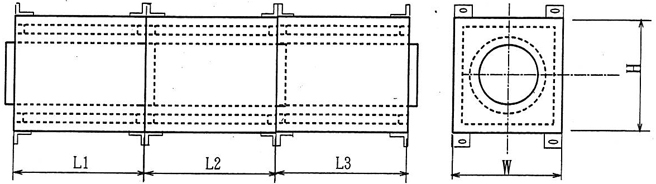

■1SE-3型　150φ　300×300×1200L

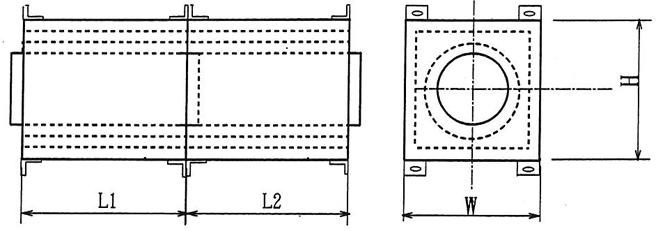

■2SE-2型　200φ　400×400×800L

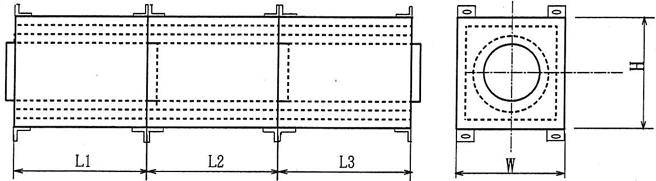

■2SE-3型 200φ　400×400×1200L

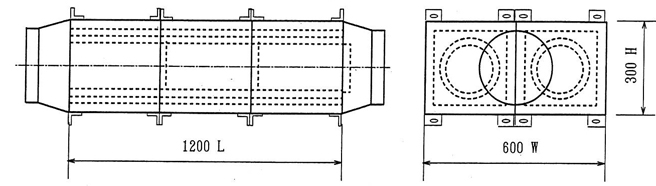

並列及び直列接合タイプ（ヘッダー付消音器）

並列及び直列接合タイプ　減衰量（単位：ｄB）

■参考組み合わせ

サイズ/型式	ダクト	W×H×L	HZ63	125	250	500	1K	2K	4K	8K
1SE(2W)-2型	150φ	600×300×800	8	12	16	24	27	25	19	12
1SE(2W)-3型	150φ	600×300×1200	1	17	24	32	32	29	26	20
2SE(2W)-2型	200φ	800×400×800	9	13	27	27	28	23	20	15
2SE(2W)-3型	200φ	800×400×1200	12	18	35	35	36	29	26	22
